工具折損検出システム

各種工作機械での折損工具検出は、不良発生による大きな費用のロスを未然に防ぐための必需品です。ドリル、タップ、リーマ等の折損検出に、簡単に、低コストで取付けられます。

標準付属のカラーを用いて被検出工具付近に簡単に取付けられます。ニードルは曲げたり長さを変えたりできますので、設置場所のスペース、状況に柔軟に対応が可能です。

■優れた耐クーラント性能(IP67)
■1.0mm以下の小径工具の検知にも対応しています。

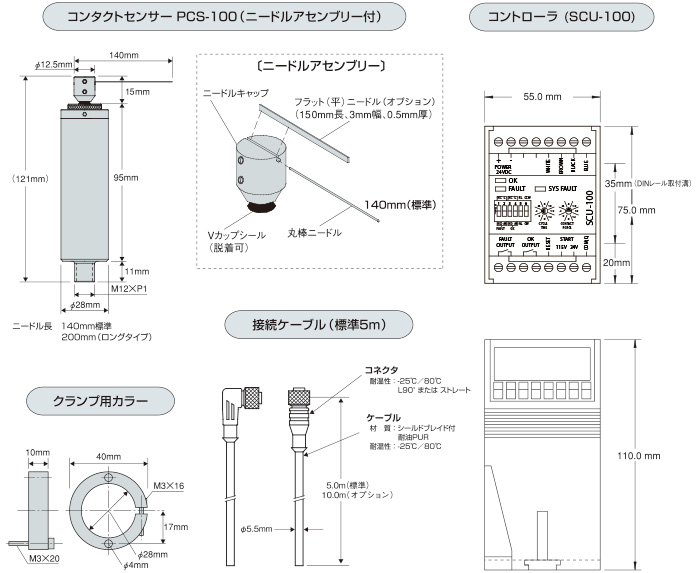

PCS-100 システムセット内容

●コンタクトセンサー(PCS-100)
(ニードルアセンブリー付)
●コントローラ(SCU-100)
●接続ケーブル 標準5m L90コネクタ付
●クランプ用カラー

型式・注文方法

セット

標準仕様
PCS/SCU - 100 - A - NA- B
エアパージ仕様
PCS/SCU - 100AP- A - NA - B

下記 A B 一覧より、ご希望の品番をお選びください。

例 ) PCS/SCU - 100 - L5 - NA - 140R

A コネクタ形状・ケーブル長さ
L5 L90・5m
L10 L90・10m
S5 ストレート・5m
S10 ストレート・10m
B ニードル長さ・形状
140R 140mm・丸
200R 200mm・丸
150F 150mm・平

単品

PCS-100 センサー(標準仕様)
PCS-100AP センサー(エアパージ仕様)
SCU-100 コントローラ
PCS-100-NA-B センサー(標準仕様)+ニードルアセンブリー
PCS-100AP-NA-B センサー(エアパージ仕様)+ニードルアセンブリー
NA-B ニードルアセンブリー(ニードル+ニードルキャップ)
N-B ニードル
N-CAP ニードルキャップ
SC-A ケーブル

センサーにはクランプカラーが付属します。

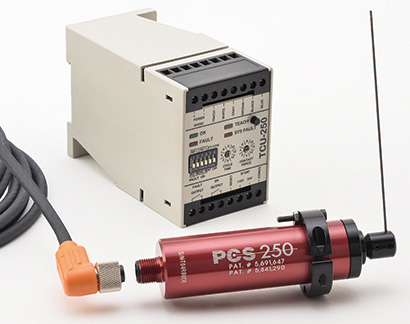

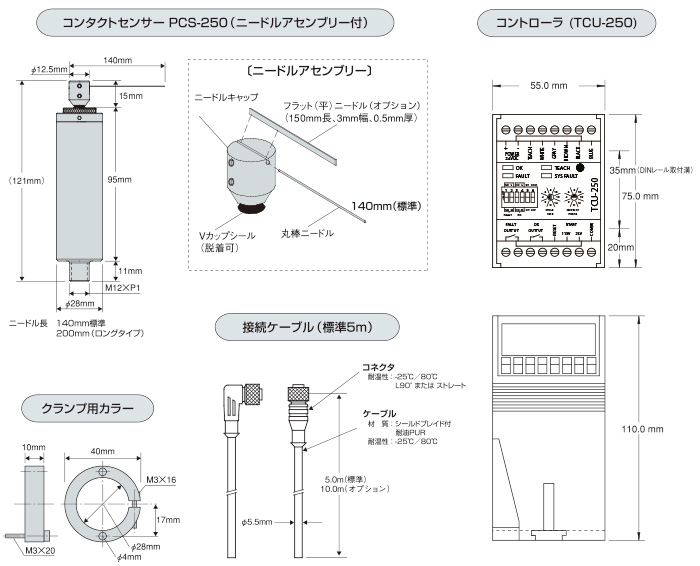

PCS-250 システムセット内容

●コンタクトセンサー(PCS-250)
(ニードルアセンブリー付)
●コントローラ(TCU-250)
●接続ケーブル 標準5m L90コネクタ付
●クランプ用カラー

型式・注文方法

セット

標準仕様
PCS/TCU - 250 - A - NA- B
エアパージ仕様
PCS/TCU - 250AP- A - NA - B

下記 A B 一覧より、ご希望の品番をお選びください。

例 ) PCS/TCU - 250 - L5 - NA - 140R

A コネクタ形状・ケーブル長さ
L5 L90・5m
L10 L90・10m
S5 ストレート・5m
S10 ストレート・10m
B ニードル長さ・形状
140R 140mm・丸
200R 200mm・丸
150F 150mm・平

単品

PCS-250 センサー(標準仕様)
PCS-250AP センサー(エアパージ仕様)
TCU-250 コントローラ
PCS-250-NA-B センサー(標準仕様)+ニードルアセンブリー
PCS-250AP-NA-B センサー(エアパージ仕様)+ニードルアセンブリー
NA-B ニードルアセンブリー(ニードル+ニードルキャップ)
N-B ニードル
N-CAP ニードルキャップ
TC-A ケーブル

センサーにはクランプカラーが付属します。

仕様

  コンタクトセンサー PCS-100 コンタクトセンサー PCS-250
ハウジング 陽極皮膜アルミニウム 同左
ニードル回転 5-175゚までCW/CCW無段階設定 300゚までティーチング入力記憶式
ニードル 焼入処理高耐久金属製
標準140㎜ ロングニードル200㎜
同左
駆動 DCモーター直接駆動式
(ギアボックス無し)
同左
シール 防水、防塵(IP-67) 同左
ケーブル ・90゚L又はストレートジョイント、
4ピン式コネクター
・耐熱80℃.PUR耐油被覆、
シールドブレイド付
標準5m
同左(但し、5ピン式コネクター)
  コントローラ SCU-100 コントローラ TCU-250
電圧 24VDC 同左
最大消費電流 250mA 同左
作動温度 0-55℃ 同左
ハウジング材質 ポリカーボネイトUL94V1 同左
MAX.ワイヤサイズ 12AWG 同左
取り付け 35㎜ DIN Rail 同左
OK FAULT リレー ドライ接点 接点定格2A@250VAC 同左
その他
搭載機能
逆論理信号に切換え、スペース検出に使用可 ・ティーチングボタン及び
リモートティーチング入力接点
・NT(通常公差)ET(拡大公差)
切り替えスイッチ
