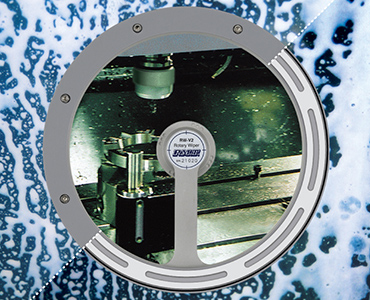

回転ワイパ-

機械ドア窓の内側に簡単に取り付けられ、クーラント使用時の
切削中にも内部がはっきり見えます。
試運転管理、破損防止、作業効率アップのお役に立ちます。

■広い可視範囲
■テープタイプ・ボルトタイプの2種類
■エアー消費量、騒音レベルを更に低減
■容易な取付・メンテナンス
■対クーラントシール性の大幅向上

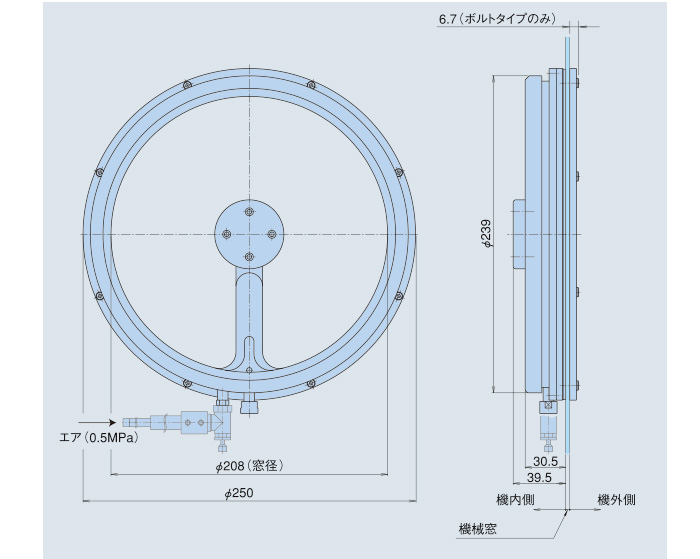

寸法図

製品情報

製品 製品名 ロータリーワイパー
モデル名 RW-V2
駆動方式 エア
型式 ボルトタイプ チューブ 2.5m付 RW-V2-25
チューブ 5m付 RW-V2-50
テープタイプ チューブ 2.5m付 RW-V2-T25
チューブ 5m付 RW-V2-T50
取付方法 ボルトタイプ M4ボルト×8本
テープタイプ 強力両面テープ
寸法(㎜) ※1 本体部最大寸法(突起部、チューブ含まず) φ250×39.5
窓径 φ208
取付フランジ部(外径×内径) φ250×φ208
機械窓に加工される取付穴(ボルトタイプ) φ5(M4用)×8本 PCD228
重量(g) 本体(チューブ含まず) 1,500
材質 構造部 アルミニウム
強化ガラス
エアチューブ
(保護ホース付)
材質 ポリウレタン
サイズ(外径×内径) φ6㎜×φ4㎜
長さ 2.5mまたは5m
適応クーラント 油種 油性および水溶性
その他 本製品には下記の物質を使用しておりません。
・石綿  ・六価クロム化合物  ・鉛化合物

(※1)本モデルの主要寸法は旧モデル「RW-V1」と同一です。 従いまして「RW-V1(ボルトタイプ)」から本モデル「RW-V2(ボルトタイプ)」へは、そのまま取替えが可能です。
