工具折損検出システム

各種工作機械での折損工具検出は、不良発生による大きな費用のロスを未然に防ぐための必需品です。ドリル、タップ、リーマ等の折損検出に、簡単に、低コストで取付けられます。

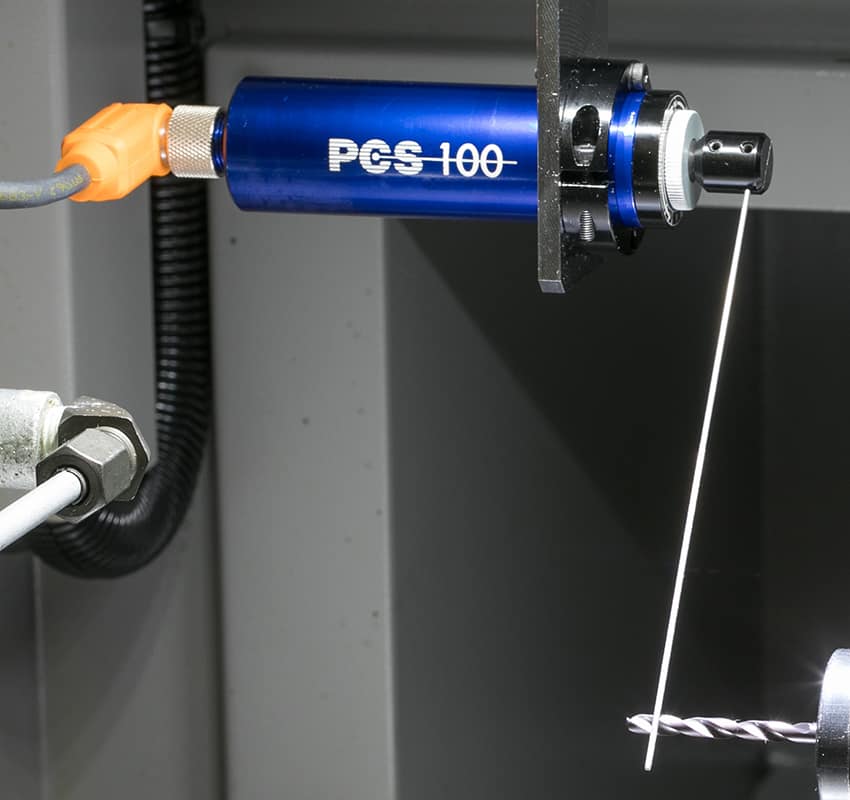

標準付属のカラーを用いて被検出工具付近に簡単に取付けられます。ニードルは曲げたり長さを変えたりできますので、設置場所のスペース、状況に柔軟に対応が可能です。

  • 優れた耐クーラント性能(IP67)
  • 1.0mm以下の小径工具の検知にも対応しています。

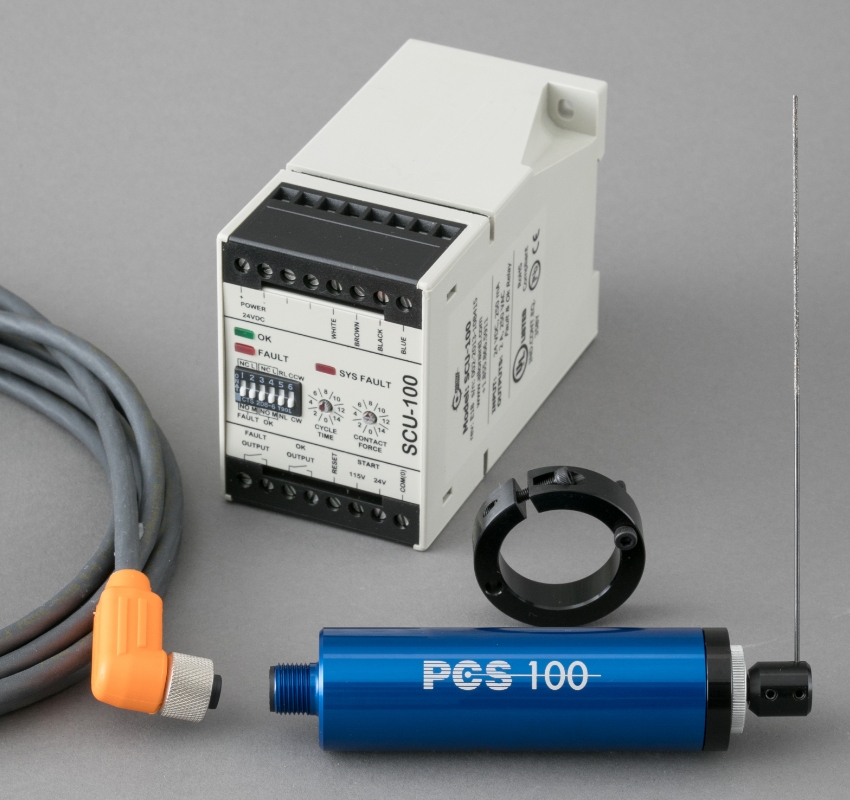

PCS-100 システムセット内容

  • コンタクトセンサー(PCS-100) ニードルアセンブリー付
  • コントローラ(SCU-100)
  • 接続ケーブル 標準5m L90コネクタ付
  • クランプ用カラー

型式・注文方法

セット

標準仕様
PCS/SCU – 100 – A – NA- B

エアパージ仕様
PCS/SCU – 100AP- A – NA – B

下記 A B 一覧より、ご希望の品番をお選びください。

例 ) PCS/SCU – 100 – L5 – NA – 140R

A コネクタ形状・ケーブル長さ

L5L90・5m
L10L90・10m
S5ストレート・5m
S10ストレート・10m

B ニードル長さ・形状

140R140mm・丸
200R200mm・丸
150F150mm・平

単品

PCS-100センサー(標準仕様)
PCS-100APセンサー(エアパージ仕様)
SCU-100コントローラ
PCS-100-NA-Bセンサー(標準仕様)+ニードルアセンブリー
PCS-100AP-NA-Bセンサー(エアパージ仕様)+ニードルアセンブリー
NA-Bニードルアセンブリー(ニードル+ニードルキャップ)
N-Bニードル
N-CAPニードルキャップ
SC-Aケーブル

センサーにはクランプカラーが付属します。


PCS-250 システムセット内容

  • コンタクトセンサー(PCS-250)
    ニードルアセンブリー付
  • コントローラ(TCU-250)
  • 接続ケーブル 標準5m L90コネクタ付
  • クランプ用カラー

型式・注文方法

セット

標準仕様
PCS/TCU – 250 – A – NA- B

エアパージ仕様
PCS/TCU – 250AP- A – NA – B

下記 A B 一覧より、ご希望の品番をお選びください。

例 ) PCS/TCU – 250 – L5 – NA – 140R

A コネクタ形状・ケーブル長さ

L5L90・5m
L10L90・10m
S5ストレート・5m
S10ストレート・10m

B ニードル長さ・形状

140R140mm・丸
200R200mm・丸
150F150mm・平

単品

PCS-250センサー(標準仕様)
PCS-250APセンサー(エアパージ仕様)
TCU-250コントローラ
PCS-250-NA-Bセンサー(標準仕様)+ニードルアセンブリー
PCS-250AP-NA-Bセンサー(エアパージ仕様)+ニードルアセンブリー
NA-Bニードルアセンブリー(ニードル+ニードルキャップ)
N-Bニードル
N-CAPニードルキャップ
TC-Aケーブル

センサーにはクランプカラーが付属します。

製品仕様

 コンタクトセンサー PCS-100コンタクトセンサー PCS-250
ハウジング陽極皮膜アルミニウム同左
ニードル回転5-175゚までCW/CCW無段階設定300゚までティーチング入力記憶式
ニードル焼入処理高耐久金属製
標準140㎜ ロングニードル200㎜
同左
駆動DCモーター直接駆動式
(ギアボックス無し)
同左
シール防水、防塵(IP-67)同左
ケーブル・90゚L又はストレートジョイント、
4ピン式コネクター
・耐熱80℃.PUR耐油被覆、
シールドブレイド付
標準5m
同左(但し、5ピン式コネクター)
 コントローラ SCU-100コントローラ TCU-250
電圧24VDC同左
最大消費電流250mA同左
作動温度0-55℃同左
ハウジング材質ポリカーボネイトUL94V1同左
MAX.ワイヤサイズ12AWG同左
取り付け35㎜ DIN Rail同左
OK FAULT リレードライ接点 接点定格2A@250VAC同左
その他
搭載機能
逆論理信号に切換え、スペース検出に使用可・ティーチングボタン及び
リモートティーチング入力接点
・NT(通常公差)ET(拡大公差)
切り替えスイッチ
