爪スライド式精密エアチャック

35年に渡り販売実績は3万台を超えました。
長年培った技術・ノウハウで今市場で最も高い信頼性の精密エアチャックをお届けしています。日々要求の厳しくなっています各種の精密部品加工分野で、ソリューションプロバイダーとしてより困難なアプリケーションの対応へ、様々な角度からのご提案をさせて頂いています。

■サイズ:1.5"~10"
■スライド爪種類:2,3,4
■繰返し精度:3"~10"で1.5μm以内
■標準回転/据置タイプ、高速タイプ、シールドタイプ他

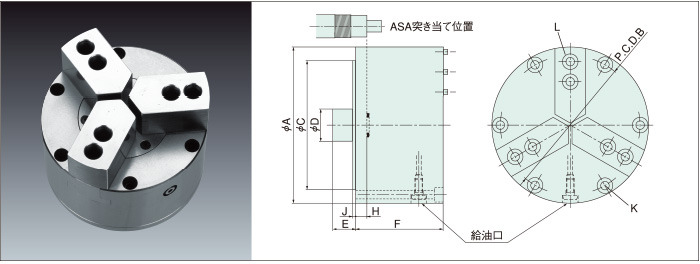

3つ爪回転エアチャック

寸法表

ミリ
型式 寸法表
A B C D E F H J K L
 83-3-2.5 83 70 60 21 14.5 55 7 2 6-M5 3-M5
 100-3-1.2 100 88.9 82.55 21 14.5 55 7 2 6-M5 6-M5
   100-3-2.5 100 88.9 82.55 21 14.5 55 7 2 6-M5 6-M5
   100-3-2.5-Q 100 88.9 82.55 - - 55 - 2 6-M5 6-M5
 125-3-2.5 125 114.3 101.6 25 14.5 55 7 2 6-M5 9-M5
 150-3-2.5 150 135.75 125 25 14.5 55 7 2 6-M6 12-M5
   150-3-2.5-Q 150 135.75 125 - - 55 - 2 6-M6 12-M5
 200-3-2.5 203 183 167.6 - - 80 18.5 7 6-M10 9-3/8-24UNF
 250-3-2.5 254 233.7 215.8 21 12 74 12.5 7 6-M10 12-3/8-24UNF

仕様表

型式 直径
爪ストローク
爪数 把握範囲 把握力※
(kN)
最高回転速度
目安
重量(kg)
O.D.mm I.D.mm
 83-3-2.5 2.5 3 3-73 6-73 4.2 6,000 2.0
 100-3-1.2 1.2 3 3-90 6-90 7.4 4,500 2.7
   100-3-2.5 2.5 3 3-90 6-90 7.4 4,500 2.7
   100-3-2.5-Q 2.5 3 3-90 6-90 7.4 4,500 2.7
 125-3-2.5 2.5 3 3-110 10-110 10.3 4,300 4.5
 150-3-2.5 2.5 3 3-135 10-135 10.3 4,000 6.5
   150-3-2.5-Q 2.5 3 3-135 10-135 10.3 4,000 6.5
 200-3-2.5 2.5 3 16-183 16-183 32.0 3,000 18.1
 250-3-2.5 2.5 3 16-233 16-233 32.0 2,500 27.0

※把握力はエア圧0.7MPaにおける爪総計

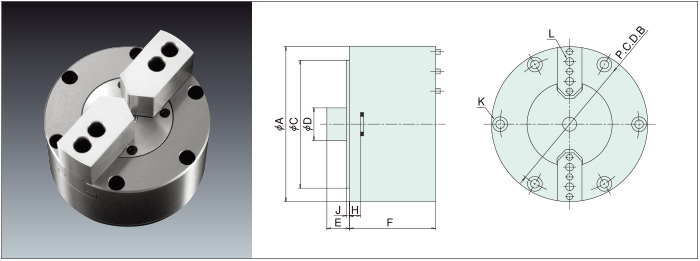

2つ爪回転エアチャック

寸法表

ミリ
型式 寸法表
A B C D E F H J K L
 100-2-2.5 100 88.9 82.55 21 14.5 55 7 2 6-M5 6-M5
 150-2-2.5 150 135.75 125 25 14.5 55 7 2 6-M6 8-M5

仕様表

型式 直径
爪ストローク
爪数 把握範囲 把握力※
(kN)
最高回転速度
目安
重量(kg)
O.D.mm I.D.mm
 100-2-2.5 2.5 2 3-90 6-90 7.4 4,500 2.7
 150-2-2.5 2.5 2 3-135 10-135 10.3 4,000 6.7

※把握力はエア圧0.7MPaにおける爪総計

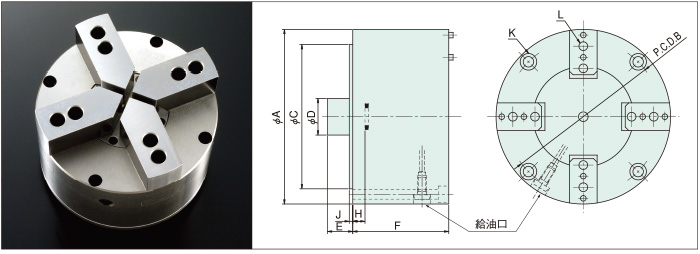

4つ爪回転エアチャック

異形のワーク加工用

寸法表

型式 寸法表
A B C D E F H J K L
 100-4-2.5 100 88.9 82.55 21 14.5 55 7 2 4-M5 8-M5
 125-4-5 125 114.3 101.6 25 14.5 71.5 7 2 4-M5 8-M5
 150-4-5 150 135.75 125 25 14.5 71.5 7 2 4-M6 12-M5

仕様表

型式 直径
爪ストローク
爪数 把握範囲 把握力※
kN
最高回転速度
目安
重量(kg)
O.D.mm I.D.mm
 100-4-2.5 2.5 4 3-95 6-99 6.6 4,500 2.7
 125-4-5 5 4 3-120 6-124 9.7 4,000 5.5
 150-4-5 5 4 3-135 10-135 9.7 4,000 8.1

※把握力はエア圧0.7MPaにおける爪総計

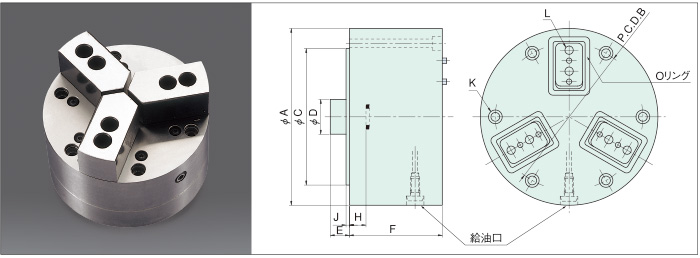

シールド回転エアチャック

防じん構造のエアチャック

寸法表

ミリ
型式 寸法表
A B C D E F H J K L
 87-3-2.5G 87 70 60 21 11.5 57.5 10 2 6-M5 3-M5
 107-3-2.5G 107 88.9 82.55 21 11.5 56 10 2 6-M5 6-M5
 157-3-2.5GT 157 135.75 125 21 10.5 56 10 2 6-M6 9-M5
 214-3-2.5G 214 183 167.6 - - 80 16.5 7 6-M10 6-3/8-24UFN
 265-3-2.5G 265 233.7 215.8 - - 80 16.5 7 6-M10 6-3/8-24UFN

仕様表

型式 直径
爪ストローク
爪数 把握範囲 把握力※
kN
最高回転速度
目安
重量(kg)
O.D.mm I.D.mm
 87-3-2.5G 2.5 3 3-77 6-77 4.2 6,000 2.2
 107-3-2.5G 2.5 3 3-97 6-97 7.4 4,500 3.3
 157-3-2.5GT 2.5 3 3-142 10-142 10.3 4,000 7.5
 214-3-2.5G 2.5 3 16-194 16-194 32.0 3,000 20.0
 265-3-2.5G 2.5 3 16-245 16-245 32.0 2,500 31.5

※把握力はエア圧0.7MPaにおける爪総計

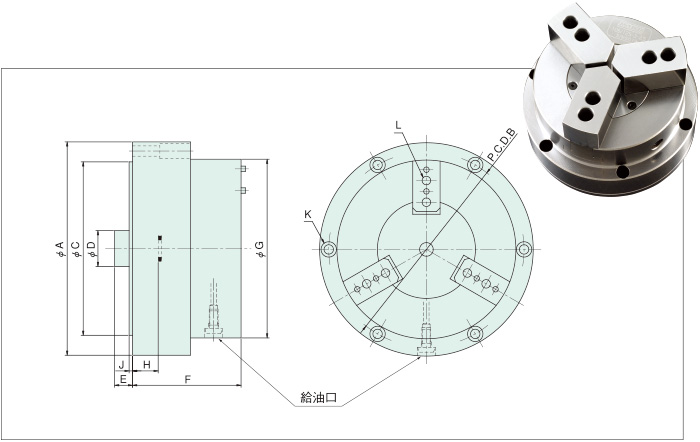

ハイスピード回転エアチャック

高速対応タイプ。目安として83/115の場合で6,000min-1での加工が可能。

寸法表

ミリ
型式 寸法表
A B C D E F G H J K L
 83/115-3-2.5 115 104 93.5 21 12 62.5 83 13.5 2 6-M5 3-M5
 105/125-3-2.5 125 114.3 101.6 21 10.5 63.5 104.7 15 2 6-M5 6-M5

仕様表

型式 直径
爪ストローク
爪数 把握範囲 把握力※1
(kN)
最高回転速度
目安※2
重量(kg)
O.D.mm I.D.mm
 83/115-3-2.5 2.5 3 3-70 6-70 9.1 6,000 3.2
 105/125-3-2.5 2.5 3 3-90 6-90 9.7 5,500 4.0

※1 把握力はエア圧0.7MPaにおける爪総計

※2 最高使用回転数はあくまで目安で、爪の成形形状、質量、ワークの質量、切削条件などにより異なってきます。

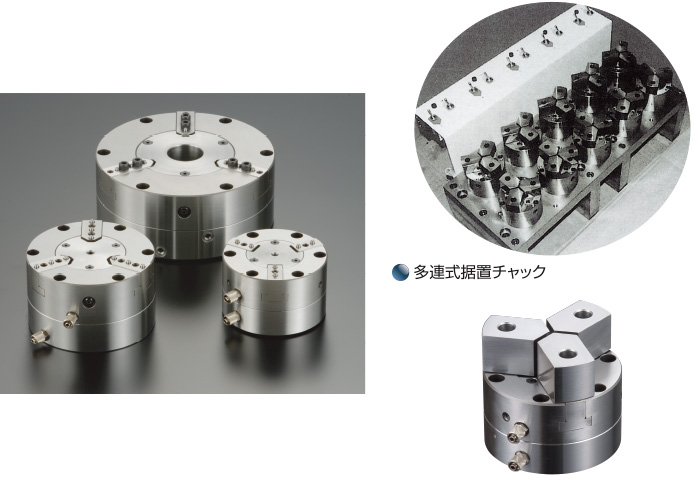

据置タイプエアチャック

スタンダードタイプ仕様表

型式 直径
爪ストローク
爪数 把握範囲 把握力※
(kN)
重量(kg)
O.D.mm I.D.mm
 6432S 2 3 3-54 6-54 1.5 0.9
 332S 2 3 3-72 6-72 2.8 1.8
 433S 3 3 3-90 6-90 7.4 2.9
 633S 3 3 3-135 10-135 10.4 7.0

※把握力はエア圧0.7MPaにおける爪総計

スルーホールタイプ仕様表

型式 直径
爪ストローク
爪数 把握範囲 把握力※
(kN)
重量(kg)
O.D.mm I.D.mm
 433S/TH12 3 3 3-90 6-90 7.4 2.9
 633S/TH30 3 3 3-135 10-135 6.6 7.1

※把握力はエア圧0.7MPaにおける爪総計

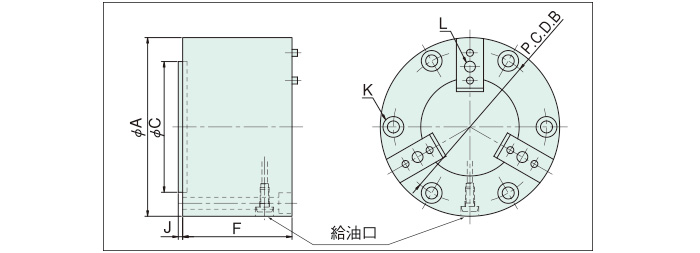

スタンダードタイプ図

スタンダードタイプ寸法表

ミリ
型式 寸法表
A B C F J K L
 6432S 64 52 30 42 C凹2 3-M5 3-M5
 332S 83 70 60 50 C凸2 6-M5 3-M5
 433S 100 88.9 60 62 C凹2.2 6-M5 6-M5
 633S 150 135.75 125 63 C凹2 6-M6 12-M5

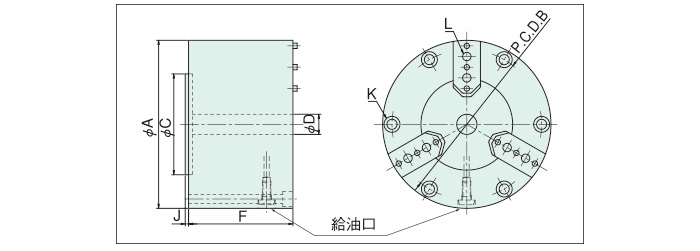

スルーホールタイプ図

スルーホールタイプ寸法表

ミリ
型式 寸法表
A B C D F J K L
 433S/TH12 100 88.9 60 12 62 C凹2.2 6-M5 6-M5
 633S/TH30 150 135.75 125 30 61 C凸2 6-M6 9-M5

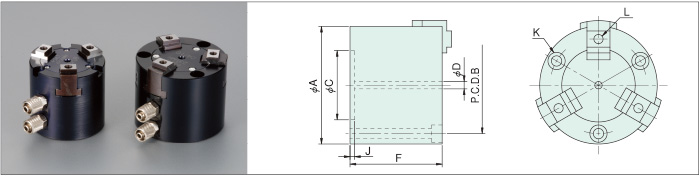

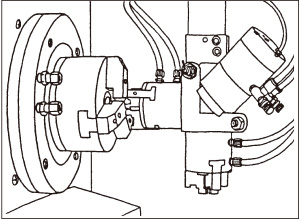

マテハンチャック

マテハン寸法表

ミリ
型式 寸法表
A B C D F J K L
4225MH 42 36 25 3.2 39 2 4-M3 2-M4
  4235MH 42 36 25 3.2 39 2 3-M3 3-M4
225MH 51 42 30 3.2 40 2 4-M4 2-M4
  235MH 51 42 30 3.2 40 2 3-M4 3-M4

   は受注生産

マテハン仕様表

型式 直径
爪ストローク
爪数 把握範囲 把握力
(kN)
重量(kg)
O.D.mm I.D.mm
4225MH 5 2 3-32 6-32 0.4 0.18
  4235MH 5 3 3-32 6-32 0.4 0.18
225MH 5 2 3-41 6-41 0.5 0.18
  235MH 5 3 3-41 6-41 0.5 0.28

   は受注生産

1.5”/2”マテハンチャック用爪

ミリ
適用チャック 型式 材質 H L W
4235MH(1.5”) 15MHJS S45C 30 20 12
15MHJP MCナイロン
235MH(2”) 20MHJS S45C 30 24.5 14
20MHJP MCナイロン

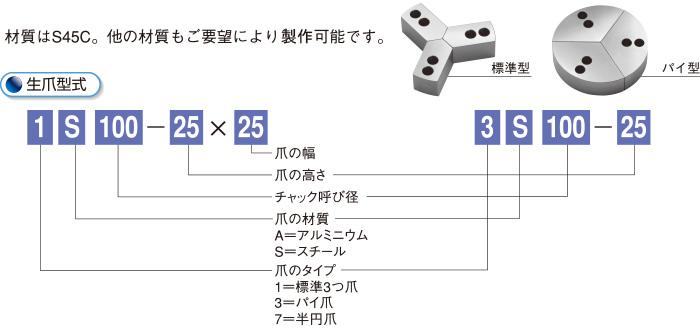

型式

  標準型 パイ型 適用チャック

3" 1A83-25×25 3A83-25  83/115-3-2.5
83-3-2.5
332S
1S83-25×25 3S83-25
-38×25 -38
4" 1A100-25×25 3A100-25  100-3-2.5(1.2)
433S
433S/TH12
-38×25 -50
1S100-25×19 3S100-25
-25×25 -38
-38×25 -50
-50×25
14S100-25×25   100-4-2.5
5" 1A125-25×25 3A125-50 125-3-2.5
1S125-25×25 3S125-25
-50×25 -38
14S125-25×25    125-4-5
6" 1A150-38×25 3A150-38 150-3-2.5
633S
1S150-25×25 3S150-25
-38×25 -38
-50×25 -50
14S150-25×25    150-4-5
8" 1S200-50×50    200-3-2.5
10" 1S250-50×50    250-3-2.5
3" 1S87-25×25    87-3-2.5G
-38×25
4" 1S107-25×25   107-3-2.5G
-38×25
6" 1S157-38×25   157-3-2.5G
8" 1S214-50×50   214-3-2.5G

◎ご要望により上記以外のサイズも製作可能です。
◎半円型の爪も可能です。
