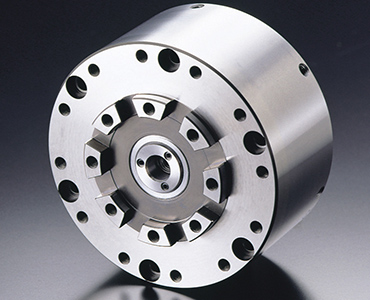

ダイアフラム式超精密エアチャック

特殊金属皮膜の弾性の力の利用を含め、ワークを他のどのチャッキング方法におけるよりも”柔らかく”、”均等”にクランプする事を可能にし、把握時の変形を最小限に抑えます。1万回転を超える主軸の加工回転速度においても、遠心力の影響を排除すべくデザインされた構造を有し、旋削において最高の精度・安定性の実現を可能にしました。

■サイズ:3"~6"
■繰返し精度:0.4μm以内
■メンテナンスフリー(潤滑無用)
■標準回転タイプ、クイックチェンジタイプ

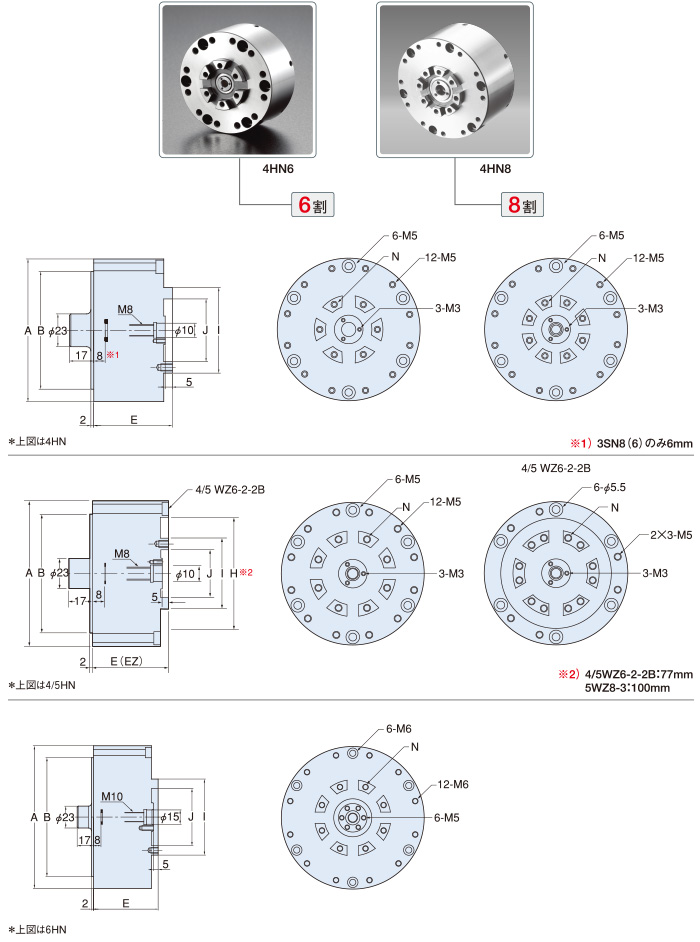

型式・寸法・仕様

寸法・仕様表

*型式HN、SN及びWZの後の8又は6は爪取付台座の割数(爪の割数)を指します。

型式 A B E I J PCD
M
PCD
N
N 回転速度 把握範囲 繰返精度 重量
3SN8-3 82 60 36 36 25 70 30.5 8-M4 12,000min-1 2.0mm~
40.0mm
0.4μm以下 1
3SN6-3 82 60 36 36 25 70 30.5 6-M4 12,000min-1 2.0mm~
40.0mm
0.4μm以下 1
3HN8-3 82 60 55 36 25 70 30.5 8-M4 12,000min-1 2.0mm~
40.0mm
0.4μm以下 1.7
3HN6-3 82 60 55 36 25 70 30.5 6-M4 12,000min-1 2.0mm~
40.0mm
0.4μm以下 1.7
4HN8-3 100 82.55 55 48 32 88.9 40 8-M5 12,000min-1 2.0mm~
60.0mm
0.4μm以下 2.6
4HN6-3 100 82.55 55 48 32 88.9 40 6-M5 12,000min-1 2.0mm~
60.0mm
0.4μm以下 2.6
4/5HN8-3 100 82.55 55 60 44 88.9 52 8-M5 10,000min-1 2.0mm~
60.0mm
0.4μm以下 2.6
6HN8-3 150 124.97 68 80 60 135.8 70 8-M6 8,000min-1 3.0mm~
90.0mm
0.4μm以下 7.1
6/8HN8-3 150 124.97 68 102 77 135.8 90 16-M6 8,000min-1 3.0mm~
90.0mm
0.4μm以下 7.1

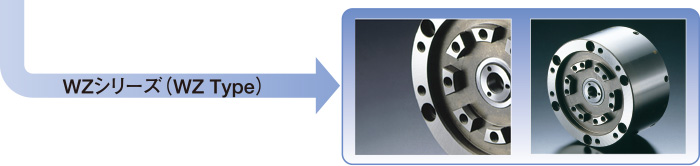

4/5WZ6-
2-2B
100 82.55 53 60 44 88.9 52 2X6-M5 8,000min-1 2.0mm~
60.0mm
0.4μm以下 2.3
5WZ8-3 126 101.6 58 60 44 114.3 52 8-M5 8,000min-1 3.0mm~
70.0mm
0.4μm以下 3.8

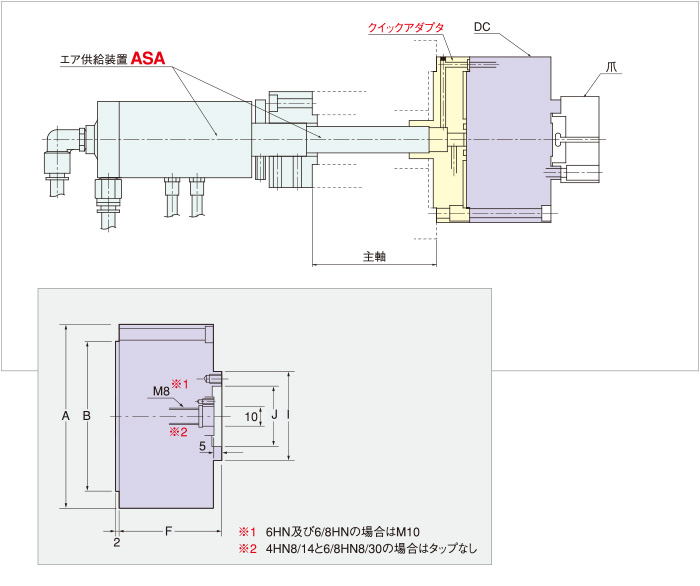

クイックチェンジシステム

チャックの交換がエア供給装置を外さずに行える!
交換作業時間が短縮、機械のダウンタイムも大幅に短縮!

寸法・仕様表

取付ボルト関係の仕様は、標準タイプをご参照ください。

型式 F 重量(kg)
 3HN6-3-QTN 82 60 45 36 25 2.2
   3HN8-3-QTN 82 60 45 36 25 2.2
 4HN8-3-Q 100 82.55 55 48 32 2.6
   4HN6-3-Q 100 82.55 55 48 32 2.6
   4/5HN8-3-Q 100 82.55 55 60 44 2.6
   4HN8/14-3-Q 100 82.55 55 48 32 2.5
 6HN8-3-Q 150 124.97 68 80 60 7.1
   6/8HN8-3-Q 150 124.97 68 102 77 7.1
   6/8HN8/30-3-Q 150 124.97 68 102 77 6.8

*型式HNの後の8又は6は爪取付け台座の割数を指します。

爪・成形

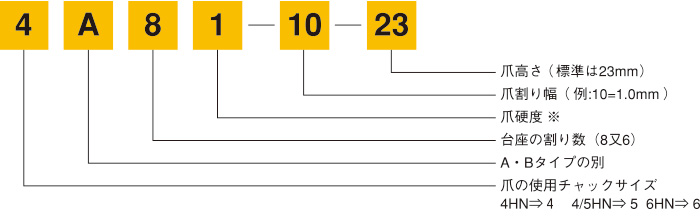

標準ブランク爪のご注文方法

※標準ブランク爪はHRC40のプリハードン金型鋼を使用。
 それ以外の硬度・材質の爪も可能ですが、使用の適否はご相談ください。
 硬度HRC55-60の焼入れ爪も手配可能です。

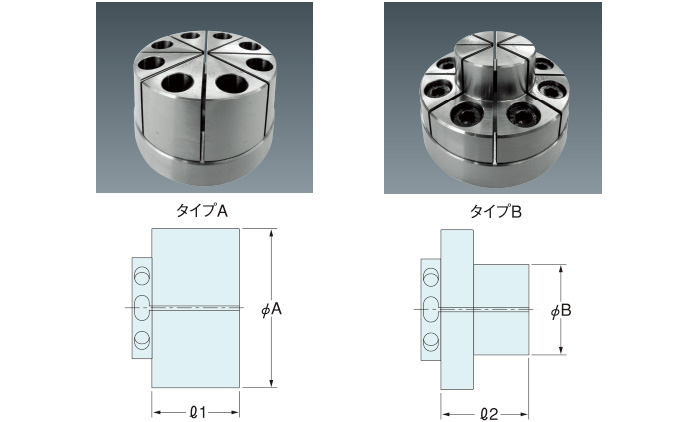

標準爪外形図

標準爪寸法

TypeA TypeB
φA ℓ1 φB ℓ2
 3SN 3HN 40 23 30 22 23 30
 4HN 52 23 30 28 23 30
 5WZ 4/5HN 63 25 30 40 25 30
 6HN 82 25 30 50 25 30
 6/8HN 110 25 30 - - -

注)その他サイズもご要望により可能です。

一般的にAタイプは外径把握用、Bタイプは内径把握用です。
成形に際してどちらがより効率的かで選定されます。

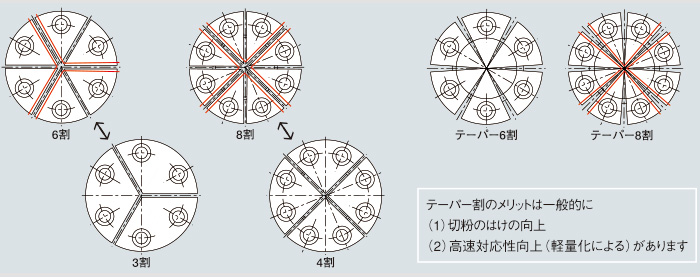

爪の割りタイプ
