エア供給装置(ASA)

低速から超高速まで、パイプ移動式用、高圧クーラント対応など幅広い製品群でお客様のご要望にお応えしています。

特殊タイプのご相談にも応じております。

■最高回転数:
12,000 min-1(JHP3HS)
■最高クーラント圧:
1.0 MPa(JHP3AHPR)

エア供給装置の長さ(LR)の決め方

例:JHP3-LR

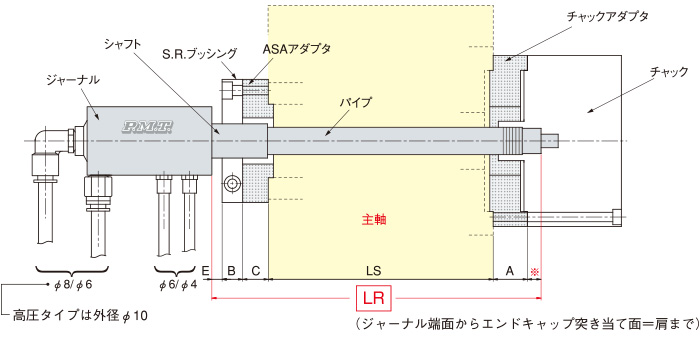

LR=LS(スピンドル長さ)+※+A(チャックアダプタ)+C(ASAアダプタ)+B(ブッシング)+E(Max.10mm)
※パイプの肩つき当たり面とチャック取り付け座面の寸法は、チャックの形式によって異なります。(チャック寸法表参照)

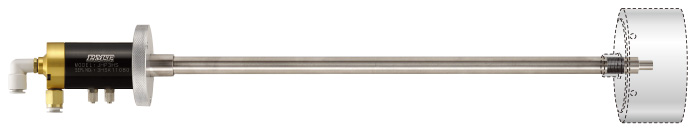

エア供給装置とブッシングの種類

寸法

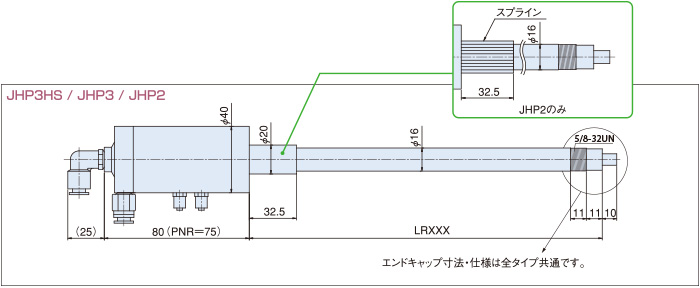

エンドキャップ寸法・仕様は全タイプ共通です。

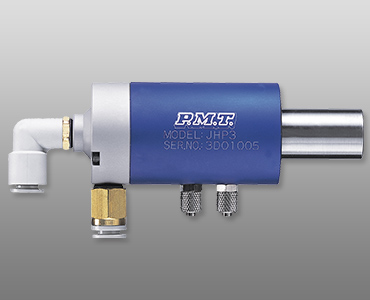

JHP3HS
超精密ダイアフラムチャック用
精密エアチャック用
JHP3
超精密ダイアフラムチャック用
精密エアチャック用
JHP2
精密エアチャック用
(チューブ移動式)

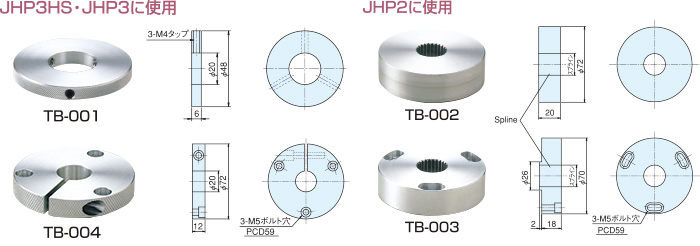

ASA用S.R.ブッシング

●TB-001:ASA締付け用
●TB-002/3:スプライン付き。JHP2用
●TB-004:ASA締付けと固定の両用
※TB-002はお客様の都合で、適当な位置に適当なサイズで取付け穴を加工頂けます。

仕様表

型式 MAX. 回転数 チャック開閉用
MAX.エア圧
センターMAX.エア
/クーラント圧
4L3 8,000min-1 0.8MPa 0.4MPa
4L3AHPR 6,000min-1 0.8MPa 1.0MPa
JHP3HS 12,000min-1 0.8MPa 0.4MPa
JHP3 8,000min-1 0.8MPa 0.4MPa
JHP2 8,000min-1 0.8MPa 0.4MPa
JHP3AHPR 6,000min-1 0.8MPa 1.0MPa

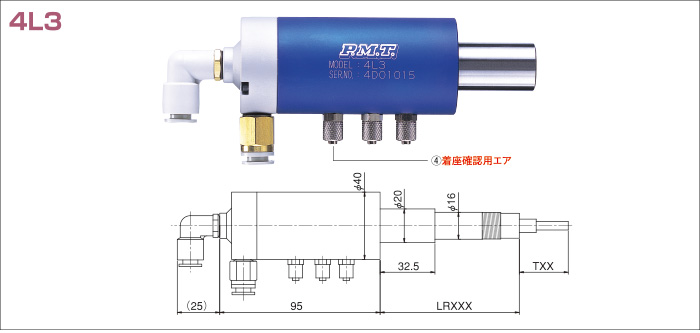

4層タイプエア供給装置(着座確認用)

チャックセンター穴からクーラント又エアブローを行うと同時に着座確認を可能にします。

高圧クーラント対応エア供給装置

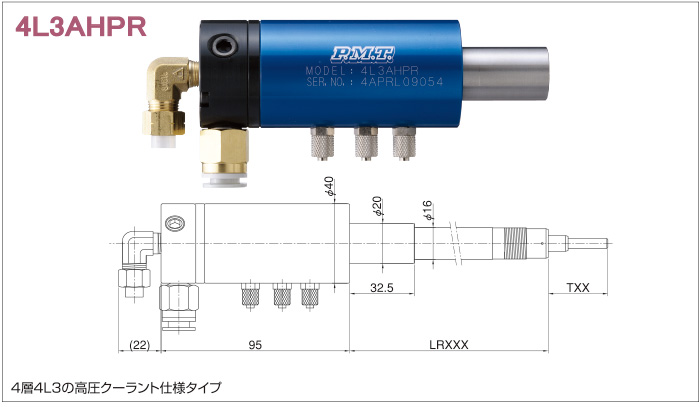

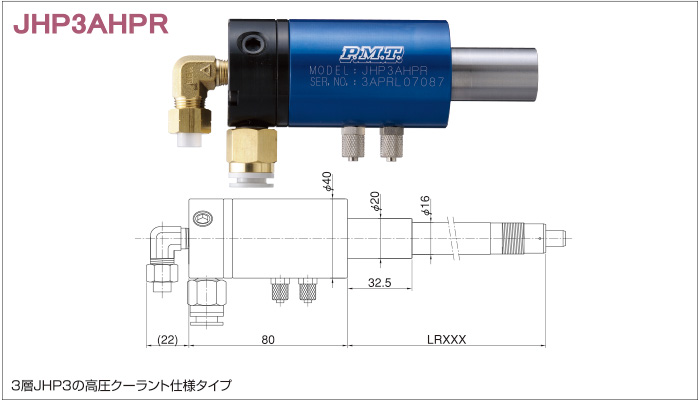

JHP3AHPR(3層JHP3の高圧クーラント仕様タイプ)

4L3AHPR(4層4L3の高圧クーラント仕様タイプ)

型式 高圧対応能力
 JHP3AHPR 1.0MPa
 4L3AHPR 1.0MPa

内部にシールを施し耐クーラント性を向上。
旋盤、研削盤の使用にも対応。
